CD電感外觀檢測設備檢測效率400-600件/分鐘，準確率99.9%。

代替人工檢測，提高生產效率，降低生產成本。主要檢測內容

為：破損、裂紋、臟污等

一：檢測內容及要求

檢測工件面積：

        長8mm寬8.4mm高4mm的樣件的外觀檢測

檢測內容：

             1:底部正光檢測

           2:頂部正光檢測

           3:側面正光檢測

           4:反側面正光檢測

           5:側面正光檢測

           6:反側面正光檢測

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量150-200件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 6套,  1個底部正光、1個頂部正光、4個側面正光

5:工業鏡頭: 6套，6個FA工業鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)

11:出料設備（傳送帶，控制器）

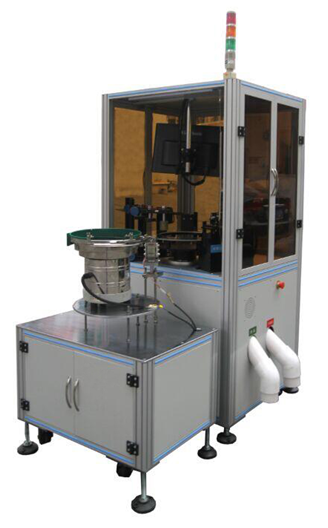

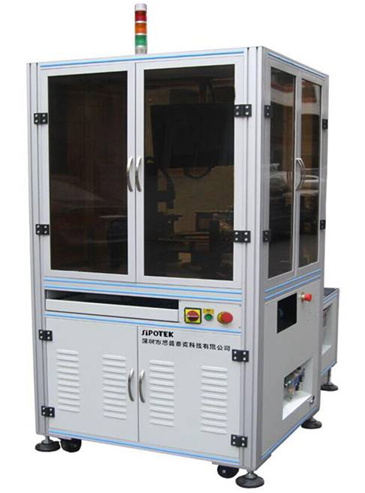

二.1： 設備外觀3D立體圖

三：1底部正光檢測方式

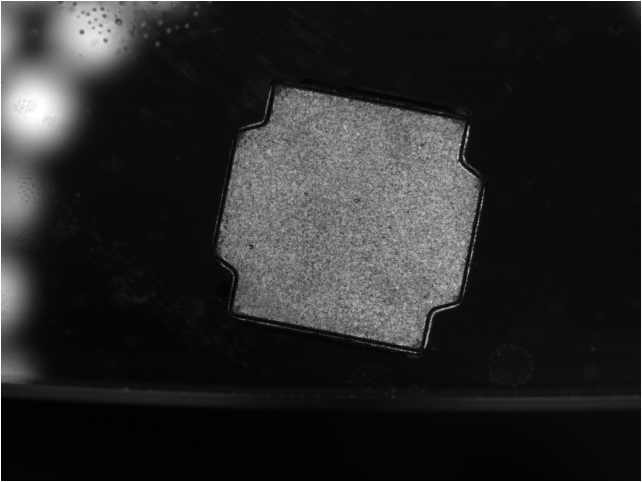

底部檢測效果原圖:

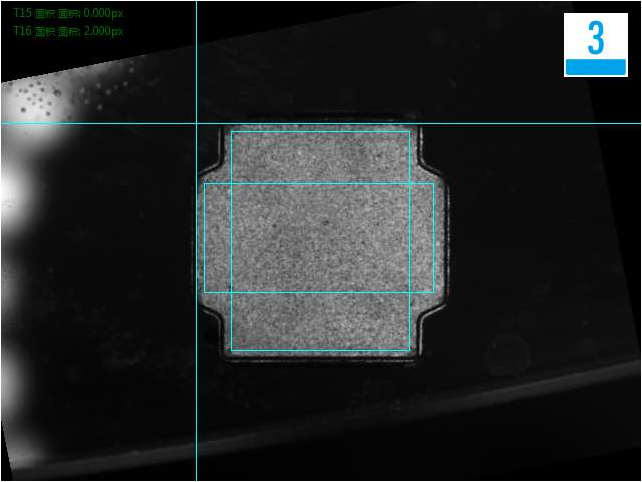

三：1 底部正光檢測方式

底部檢測良品效果分析圖:  OK

三：1 底部正光檢測方式

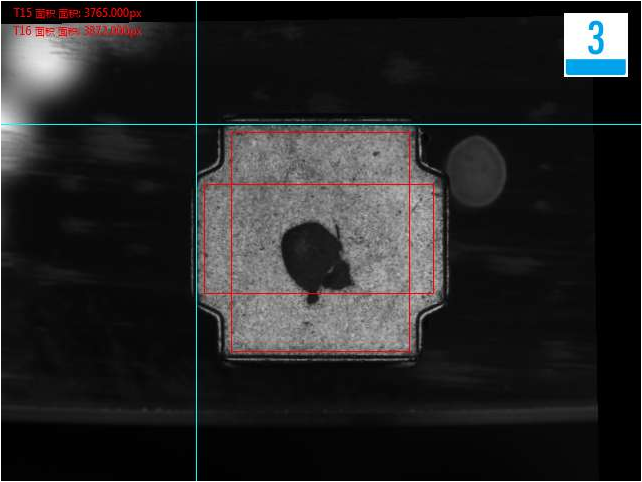

底部檢測膠水不良品效果分析圖:NG

三：1 底部正光檢測方式

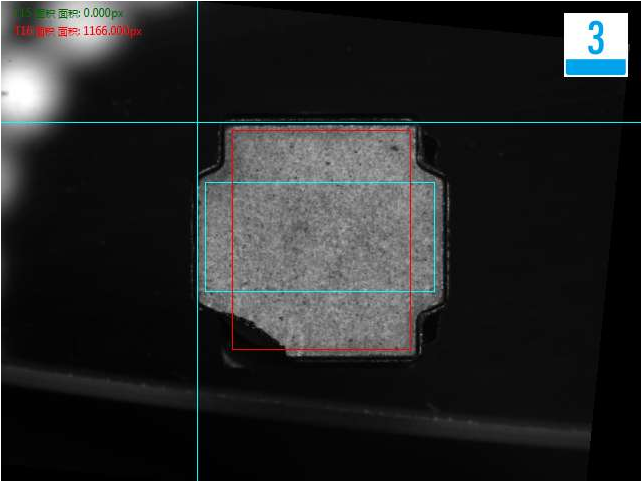

底部檢測破損不良品效果分析圖:NG

三：1 底部正光檢測方式

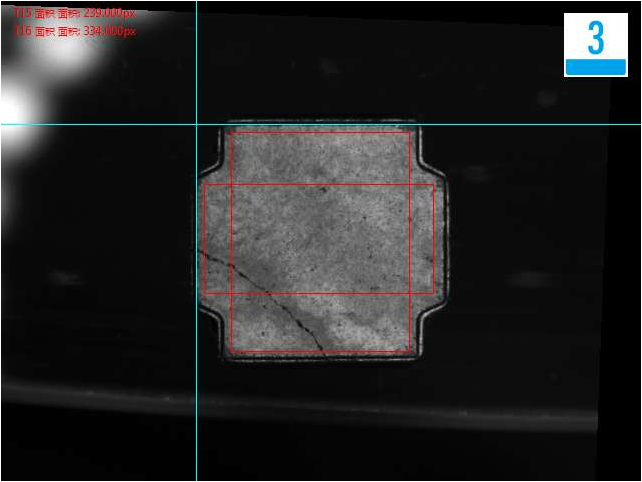

底部檢測開裂不良品效果分析圖:NG

三：2 頂部正光檢測方式

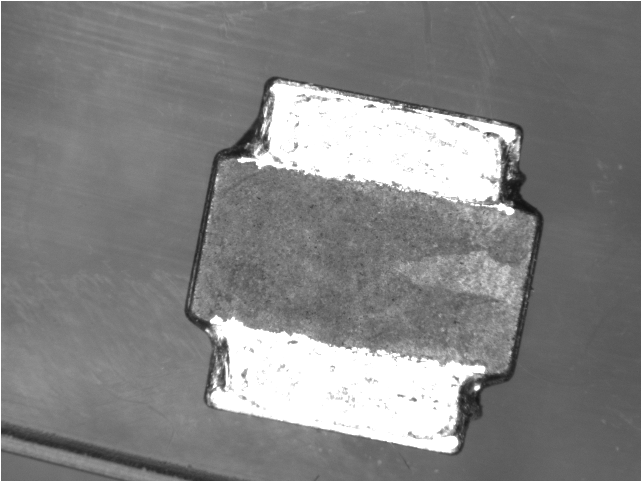

頂部檢測效果原圖:

三：2 頂部正光檢測方式

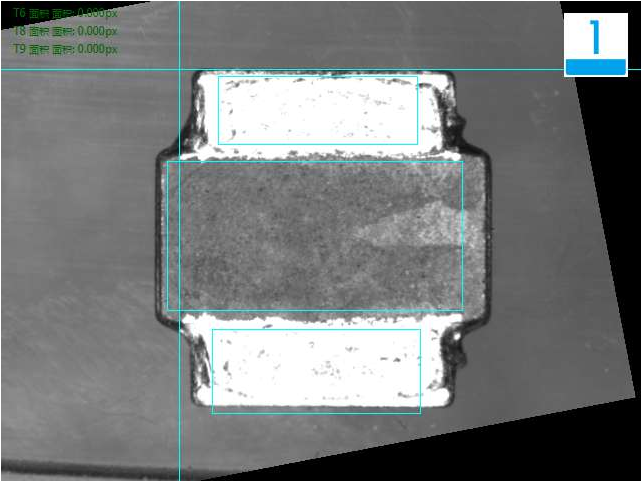

頂部檢測良品效果分析圖:  OK

三：2 頂部正光檢測方式

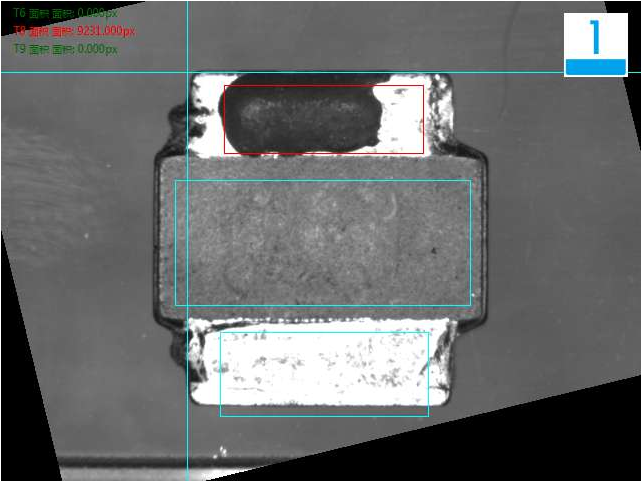

頂部檢測電極膠水不良品效果分析圖:NG

三：2 頂部正光檢測方式

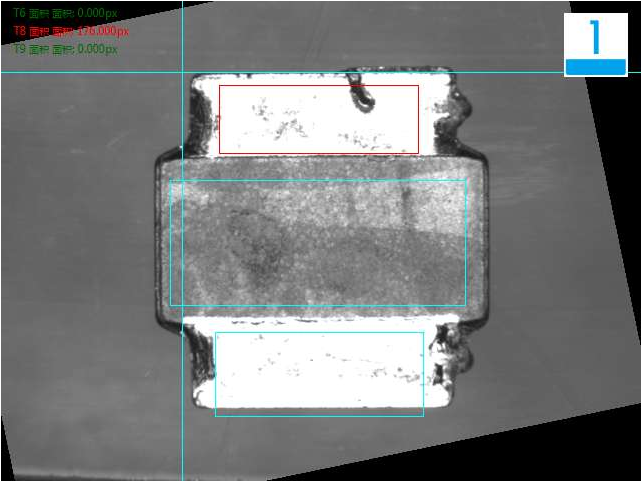

頂部檢測電極開裂不良品效果分析圖:NG

三：2 頂部正光檢測方式

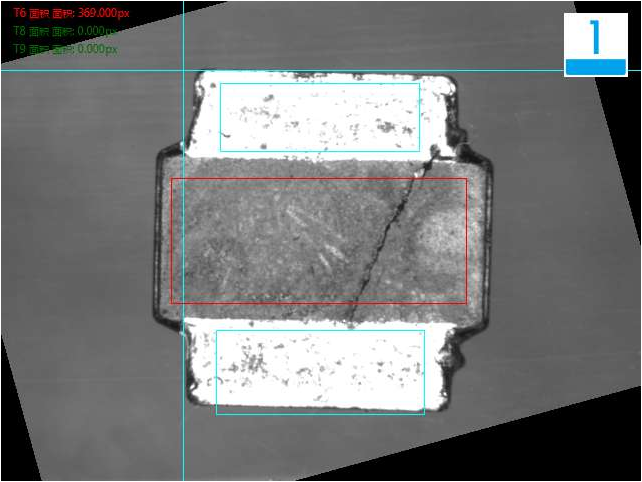

頂部檢測開裂不良品效果分析圖:NG

三：2 頂部正光檢測方式

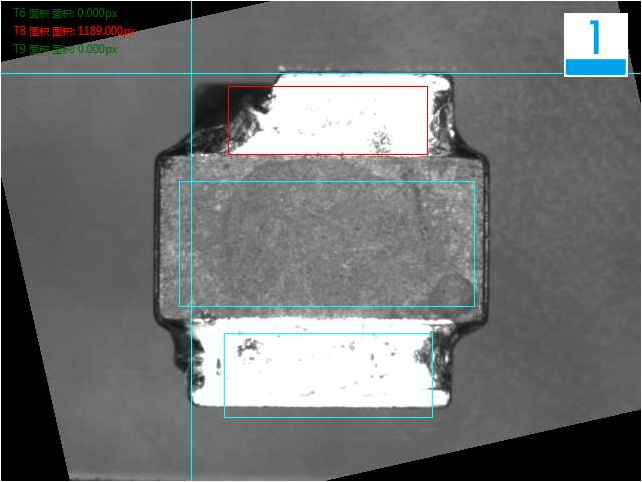

頂部檢測電極破損不良品效果分析圖:NG

三：3、4 側面正光檢測方式

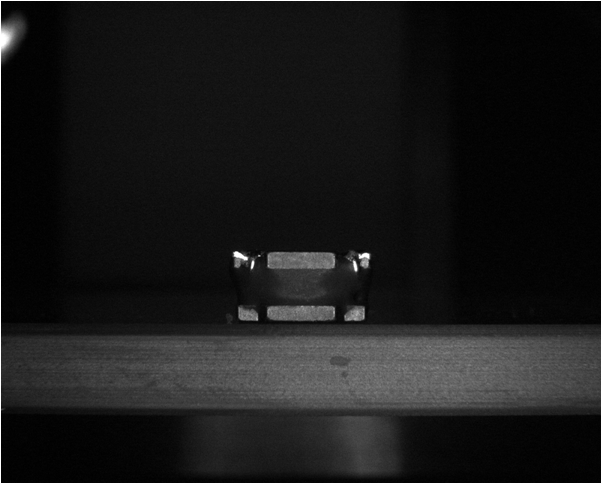

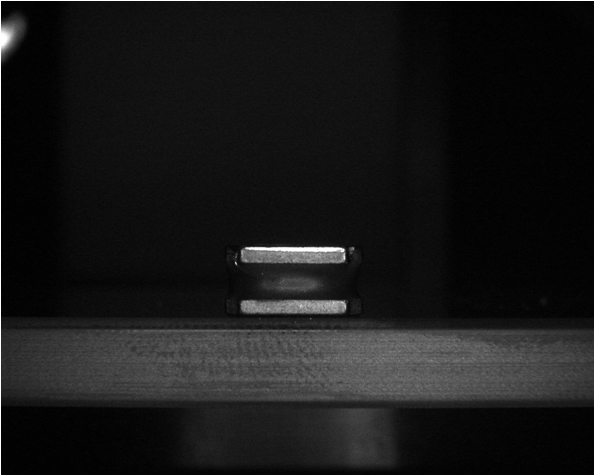

側面檢測效果原圖:

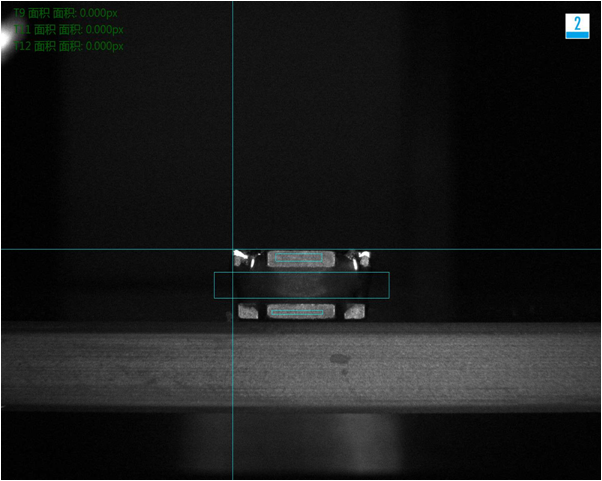

三：3、4 側面正光檢測方式

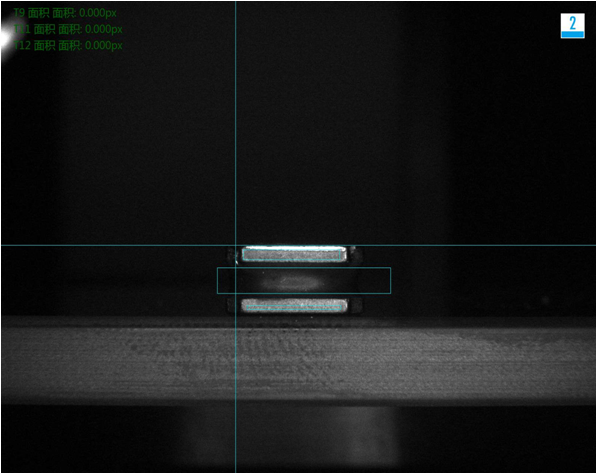

側面檢測良品效果分析圖:  OK

三：3、4側面正光檢測方式

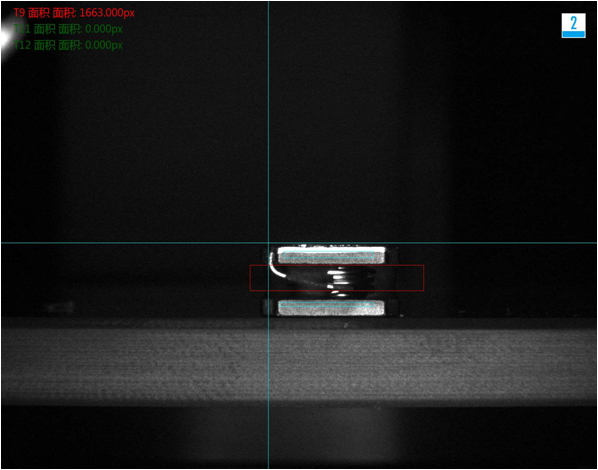

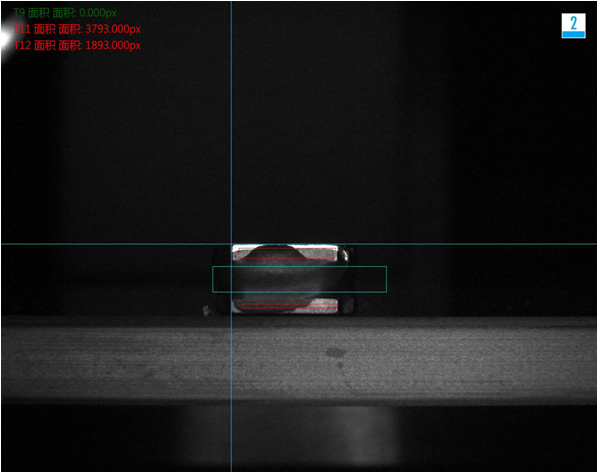

側面檢測溢膠不良品效果分析圖:NG

三：3、4側面正光檢測方式

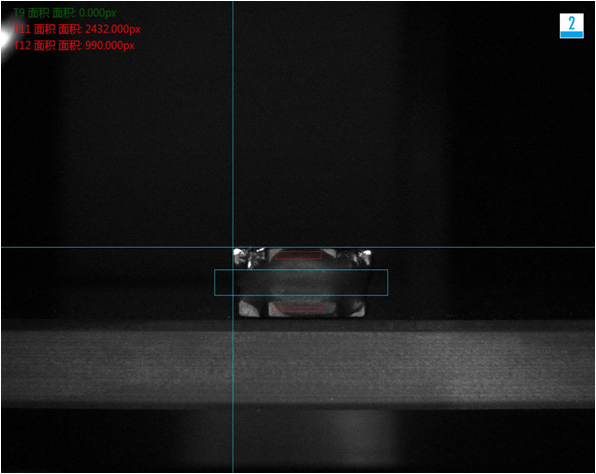

側面檢測缺膠不良品效果分析圖:NG

三：5、6側面正光檢測方式

側面檢測效果原圖:

三：5、6側面正光檢測方式

側面檢測良品效果分析圖:  OK

三：5、6側面正光檢測方式

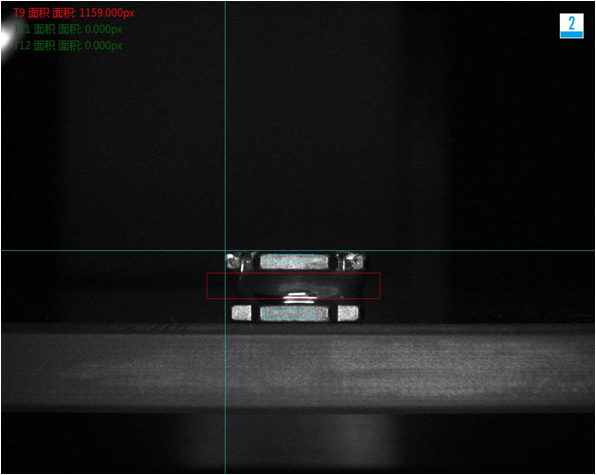

側面檢測溢膠不良品效果分析圖:NG

三：5、6側面正光檢測方式

側面檢測缺膠不良品效果分析圖:NG

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA
