塑膠玩具機器視覺檢測方案_深圳市思普泰克科技有限公司

一：檢測內容及要求

檢測工件面積：

               長度15.2*7.8*20.8的整體面積,側面外觀檢測

檢測內容：

               1:破損面在樣件側面可檢,角縫位置無法檢測.

               2:頂部圓柱的空心面積與方形寬度可檢.

               3底部缺膠可檢，底部凹槽的臺階位置不可檢測

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量300-600件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機:  6套,分別頂部檢測圓柱缺膠,方形缺膠,左側部件缺損,右側部件缺損

                    正面檢測混料,底部檢測缺膠,缺腳

5:工業鏡頭: 6套FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

二.1： 設備外觀3D立體圖

三：1 底部檢測方式

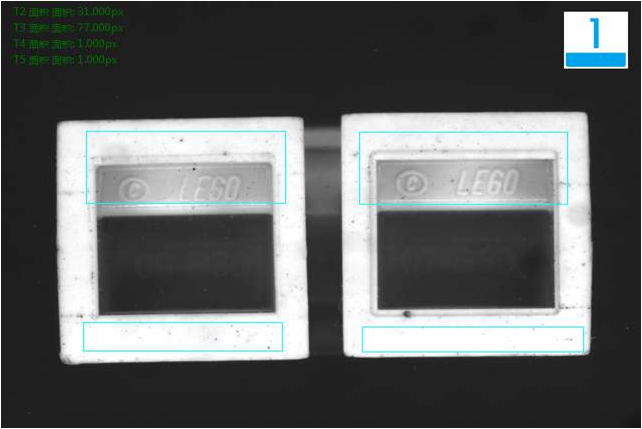

底部檢測良品效果分析圖:  OK

三：1 底部檢測方式

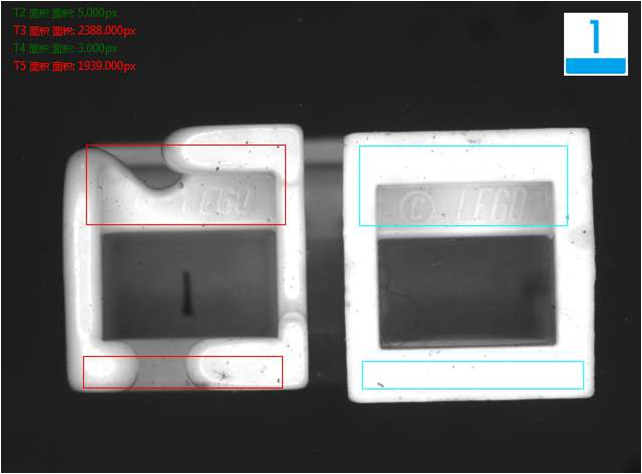

底部腳檢測卻膠不良品分析圖:NG

三：2正面檢測方式

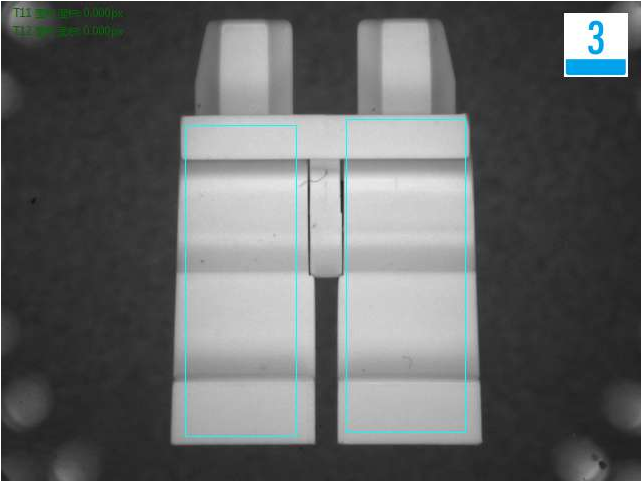

正面檢測良品分析圖:   OK

三：2正面檢測方式

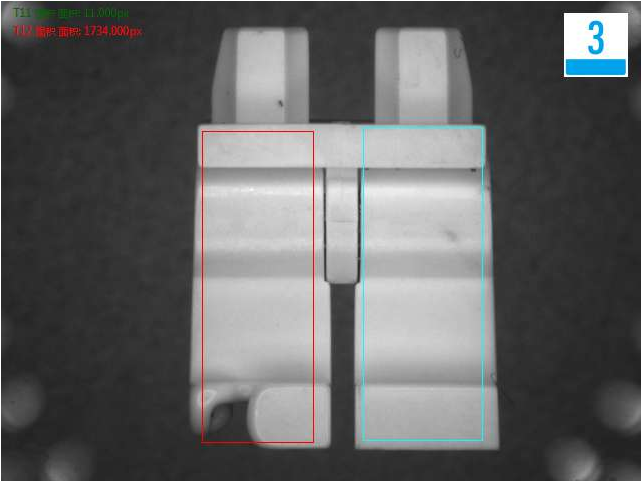

正面檢測破損不良品分析圖:   NG

三：2正面檢測方式

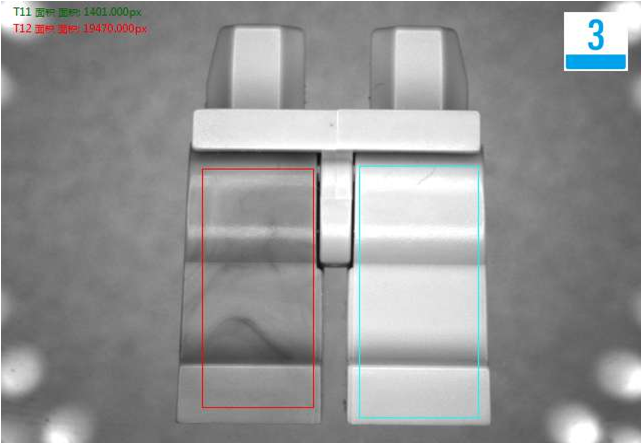

正面檢測混料不良品分析圖:   NG

三： 3頂部檢測方式

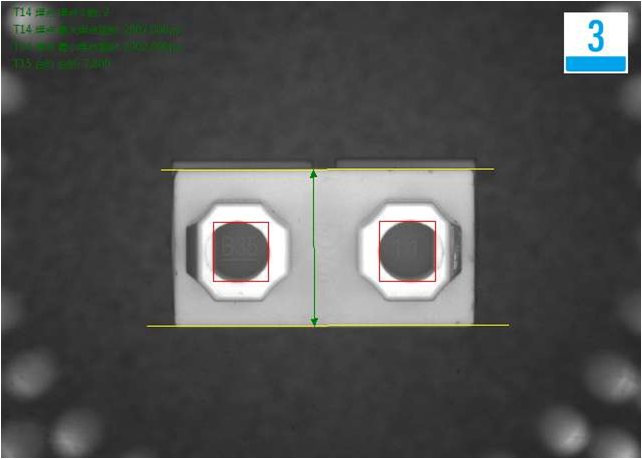

頂部檢測良品效果分析圖:   OK

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA

 以上就是塑膠玩具機器視覺檢測方案_，詳細請咨詢思普泰克http://dddcg.com/ 咨詢電話：130 7781 951
